在线式UPS电源在通电状况下，将外部交流电转变为直流电，再通过逆变器将直流电转换为高质量的正弦波交流电输出给设备，起到到稳压及防止电波干扰的作用；在停电时，在线式UPS的备用直流蓄电池组开始供电，经过逆变器转换为交流电。在线式UPS和后备式UPS相比，不存在断电后的电源切换时间问题，并且蓄电池容量大、供电持续时间长。
在线式UPS主要应用于计算机、交通、银行、证券、通信、医疗、工业控制等对电源有严格要求的行业。
产品参数
单相输入/单相输出
| 容量 | 1KVA/0.8KW | 2KVA/1.6KW | 3KVA/2.4KW | 6KVA/4.8KW | 10KVA/8KW | |||||
| 整机特性参数 | ||||||||||
| 整机满载效率 | > 85% | |||||||||
| 噪音（距离前面2米） | < 50dB | |||||||||
| 工作温度 | -10-40℃ | |||||||||
| 湿度 | < 95%无冷凝 | |||||||||
| 安全标准 | IEC62040 | |||||||||
| 电磁兼容标准 | EN 50091-2 | |||||||||
| 冗余并机 | 具备 | |||||||||
| 保护功能 | 过载、短路、过温、市电过高/过低、电池过高/过低 | |||||||||
| 直流启动功能 | 具备 | |||||||||
| 配接发电机功能 | 具备 | |||||||||
| 显示 | LCD（点阵式中英文显示，提供故障多种信息）+LED | |||||||||
| 静音 | 自动 | |||||||||
| 整流特性参数 | ||||||||||
| 输入电压 | 220Vac | |||||||||
| 输入电压范围 | 160-300Vac | |||||||||
| 输入频率范围 | 50 Hz±5%（45-65Hz） | |||||||||
| 逆变特性参数 | ||||||||||
| 输出电压 | 220Vac | |||||||||
| 输出功率因数 | 0.8 | |||||||||
| 输出电压稳定度 | 220Vac±1%（静态负载），220Vac±2%（100-0%负载跃变） | |||||||||
| 输出频率 | 50Hz±0.1%（电池工作） | |||||||||
| 失真度 | < 1%（线性满负载），< 3%（100%非线性负载） | |||||||||
| 输出波形 | 纯正弦波 | |||||||||
| 过载 | 125%负载运行时间大于1分钟; > 150%负载运行时间大于30秒转旁路关机 | |||||||||
| 峰值因数 | 3∶1 | |||||||||
| 短路 | 电路自动保护，旁路开关跳闸 | |||||||||
| 输出异常 | 逆变器输出自动闭锁保护 | |||||||||
| 旁路特性参数 | ||||||||||
| 静态旁路转换时间 | 0ms（静态开关锁相控制技术） | |||||||||
| 静态旁路过载能力 | 200%～5分钟；1000%～10秒 | |||||||||
| 频率范围 | ±5% | |||||||||
| 手动旁路 | / | 具备 | ||||||||
| 电池特性参数 | ||||||||||
| 电池类型 | 密封铅酸免维护电池 | |||||||||
| 电池电压 | 48Vdc | 96Vdc | 96Vdc | 192Vdc | 192Vdc | |||||
| 单组电池节数 | 4节 | 8节 | 8节 | 16节 | 16节 | |||||
| 充电电流 | 1、5、10A | |||||||||
| 电池过低 | 关机保护 | |||||||||
| 接口特性参数 | ||||||||||
| 通讯接口 | RS232/SNMP/485/干接点（选件） | |||||||||
| 监控软件 | 具有各种操作系统下的监控管理，市电及电池状态、市电故障、电池电压低、遥控关机、控制菜单 | |||||||||
| 物理参数 | ||||||||||
| 尺寸mm（宽×高×深） | 标准机型(S) | 230×625×565 | 230×625×640 | / | ||||||
| 长延型(L) | 230×525×390 | 230×625×560 | 310×675×890 | |||||||
| 机架型 | 482×540×178/4U | 482×540×266/6U | / | |||||||
| 重量Kg | 45/28 | 60/31 | 61/32 | 108/79 | 112 | |||||
| / | 31 | 32 | 60 | / | ||||||
三相输入/单相输出
| 容量 | 10KVA/8KW | 15KVA/12KW | 20KVA/16KW | 40KVA/32KW | ||||
| 整机特性参数 | ||||||||
| 整机满载效率 | > 85% | |||||||
| 噪音（距离前面2米） | < 55dB | |||||||
| 工作温度 | -10-40℃ | |||||||
| 湿度 | < 95%无冷凝 | |||||||
| 安全标准 | IEC62040 | |||||||
| 电磁兼容标准 | EN 50091-2 | |||||||
| 冗余并机 | 冗余并机可达8台 | |||||||
| 保护功能 | 过载、短路、过温、市电过高/过低、电池过高/过低 | |||||||
| 直流启动功能 | 具备 | |||||||
| 配接发电机功能 | 具备 | |||||||
| 显示 | LCD（点阵式中英文显示，提供故障多种信息）+LED | |||||||
| 静音 | 自动 | |||||||
| 整流特性参数 | ||||||||
| 输入电压 | 380Vac+N+W三相 | |||||||
| 输入电压范围 | 286-475Vac | |||||||
| 输入频率范围 | 50 Hz±5% | |||||||
| 逆变特性参数 | ||||||||
| 输出电压 | 220Vac | |||||||
| 输出功率因数 | 0.8 | |||||||
| 输出电压稳定度 | 220Vac±1%（静态负载），220Vac±2%（100-0%负载跃变） | |||||||
| 输出频率 | 50Hz±0.1%（电池工作） | |||||||
| 失真度 | < 1%（线性满负载），< 3%（100%非线性负载） | |||||||
| 输出波形 | 纯正弦波 | |||||||
| 过载 | 125%负载运行时间大于15分钟; > 150%负载运行时间大于1分钟转旁路关机 | |||||||
| 峰值因数 | 3∶1 | |||||||
| 短路 | 电路自动保护，旁路开关跳闸 | |||||||
| 输出异常 | 逆变器输出自动闭锁保护 | |||||||
| 旁路特性参数 | ||||||||
| 静态旁路输入电压 | 380Vac±15% | |||||||
| 静态旁路转换时间 | 0ms（静态开关锁相控制技术） | |||||||
| 静态旁路过载能力 | 200%～5分钟；1000%～10秒 | |||||||
| 频率范围 | ±5% | |||||||
| 手动旁路 | 具备 | |||||||
| 电池特性参数 | ||||||||
| 电池类型 | 密封铅酸免维护电池 | |||||||
| 电池电压 | 360Vdc | |||||||
| 单组电池节数 | 30节 | |||||||
| 充电电流 | 10-30A可调 | |||||||
| 电池过低 | 关机保护 | |||||||
| 接口特性参数 | ||||||||
| 通讯接口 | RS232/SNMP/485/干接点（选件） | |||||||
| 监控软件 | 具有各种操作系统下的监控管理，市电及电池状态、市电故障、电池电压低、遥控关机、控制菜单 | |||||||
| 物理参数 | ||||||||
| 尺寸mm | 长延型 | 310×675×850（宽×高×深） | 430×985×1030（宽×高×深） | |||||
| 重量Kg | 151 | 162 | 175 | 295 | 330 | |||
三相输入/三相输出
| 容量 | 10KVA/8KW | 15KVA/12KW | 20KVA/16KW | 30KVA/24KW | 40KVA/32KW | ||||
| 整机特性参数 | |||||||||
| 整机满载效率 | > 85% | ||||||||
| 噪音（距离前面2米） | < 55dB | ||||||||
| 工作温度 | -10-40℃ | ||||||||
| 湿度 | < 95%无冷凝 | ||||||||
| 安全标准 | IEC62040 | ||||||||
| 电磁兼容标准 | EN 50091-2 | ||||||||
| 冗余并机 | 冗余并机可达8台 | ||||||||
| 保护功能 | 过载、短路、过温、市电过高/过低、电池过高/过低 | ||||||||
| 直流启动功能 | 具备 | ||||||||
| 配接发电机功能 | 具备 | ||||||||
| 显示 | LCD（点阵式中英文显示，提供故障多种信息）+LED | ||||||||
| 静音 | 自动 | ||||||||
| 整流特性参数 | |||||||||
| 输入电压 | 380Vac+N+W三相 | ||||||||
| 输入电压范围 | 286-475Vac | ||||||||
| 输入频率范围 | 50 Hz±5% | ||||||||
| 逆变特性参数 | |||||||||
| 输出电压 | 380Vac | ||||||||
| 输出功率因数 | 0.8 | ||||||||
| 输出电压稳定度 | 380Vac±1%（静态负载），380Vac±2%（100-0%负载跃变） | ||||||||
| 输出频率 | 50Hz±0.1%（电池工作） | ||||||||
| 失真度 | < 1%（线性满负载），< 3%（100%非线性负载） | ||||||||
| 输出波形 | 纯正弦波 | ||||||||
| 过载 | 125%负载运行时间大于15分钟; > 150%负载运行时间大于1分钟转旁路关机 | ||||||||
| 峰值因数 | 3∶1 | ||||||||
| 短路 | 电路自动保护，旁路开关跳闸 | ||||||||
| 输出异常 | 逆变器输出自动闭锁保护 | ||||||||
| 旁路特性参数 | |||||||||
| 静态旁路输入电压 | 380Vac±15% | ||||||||
| 静态旁路转换时间 | 0ms（静态开关锁相控制技术） | ||||||||
| 静态旁路过载能力 | 200%～5分钟；1000%～10秒 | ||||||||
| 频率范围 | ±5% | ||||||||
| 手动旁路 | 具备 | ||||||||
| 电池特性参数 | |||||||||
| 电池类型 | 密封铅酸免维护电池 | ||||||||
| 电池电压 | 360Vdc | ||||||||
| 单组电池节数 | 30节 | ||||||||
| 充电电流 | 10-30A可调 | ||||||||
| 电池过低 | 关机保护 | ||||||||
| 接口特性参数 | |||||||||
| 通讯接口 | RS232/SNMP/485/干接点（选件） | ||||||||
| 监控软件 | 具有各种操作系统下的监控管理，市电及电池状态、市电故障、电池电压低、遥控关机、控制菜单 | ||||||||
| 物理参数 | |||||||||
| 尺寸mm | 长延型 | 310×675×850（宽×高×深） | 430×985×1030（宽×高×深） | ||||||
| 重量Kg | 151 | 162 | 175 | 295 | 330 | ||||

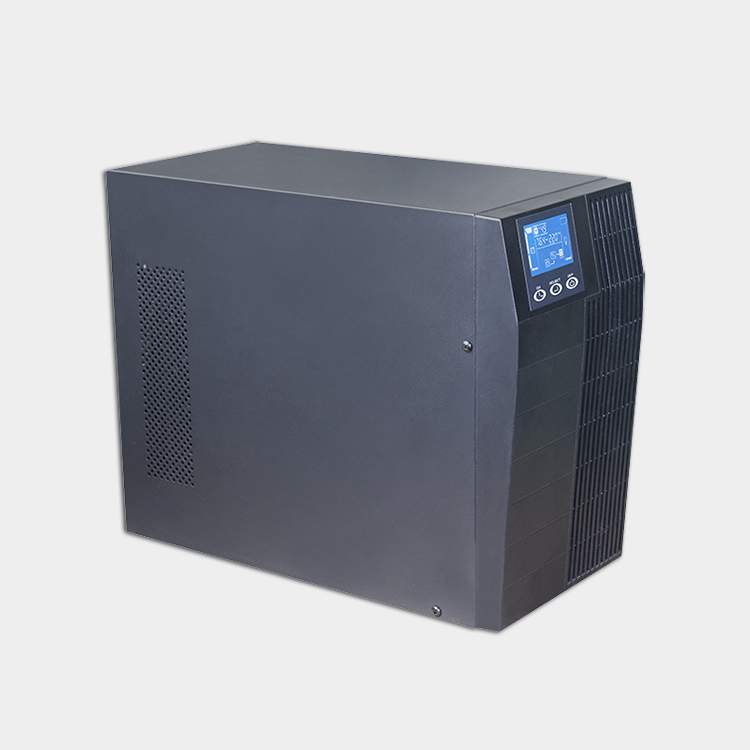

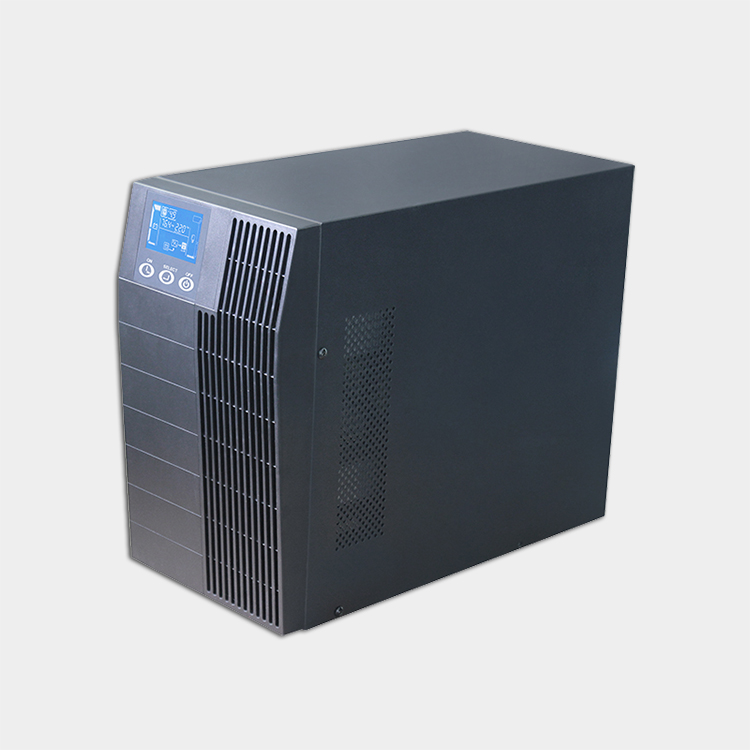

产品图片
